化工園區、危化品儲罐、油氣場站等爆炸危險環境內，氣象監測數據直接支撐泄漏擴散模擬、極端天氣風險管控、安全生產應急調度。危險區域嚴禁使用普通工業氣象設備，設備防爆資質、硬件結構、拓展能力都需要匹配廠區安全規范。很多采購人員容易直接選用單一型號，忽視不同點位的差異化需求，造成功能冗余或者配置不足。結合大量化工項目落地經驗，云境天合搭建梯度化防爆氣象站產品矩陣，分別為入門款 TH-FB01、中端 TH-FB01S、旗艦 TH-FB02，覆蓋不同預算、不同管理等級點位的布設需求。了解設備適配方案及相關信息，可聯系我們獲取詳細內容（電話：13276363035）

設備型號：TH-FB01

產品名稱：基礎型防爆氣象站

核心定位：入門經濟型，中控集中監測點位專用

測量原理：一體式超聲波氣象傳感

功能配置：風速、風向、溫濕度、大氣壓力五要素監測；RS485 Modbus 有線通訊；本地?cái)?shù)據緩存；不銹鋼隔爆殼體，Ex d IIC T6 防爆等級

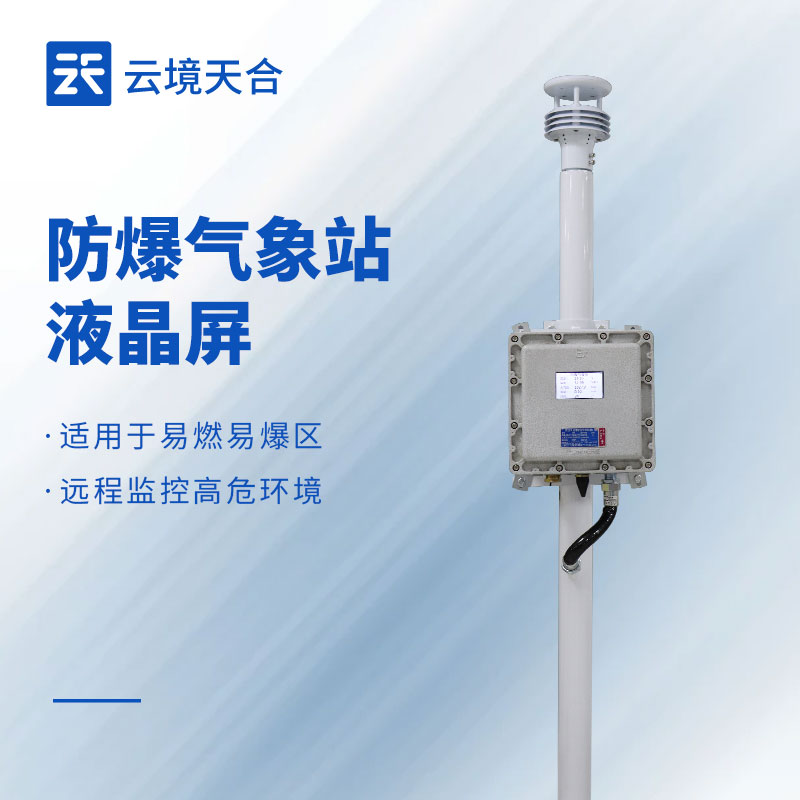

設備型號：TH-FB01S

產品名稱：防爆液晶顯示氣象站

核心定位：中端多功能型，現場值守點位使用

測量原理：一體式超聲波氣象傳感

功能配置：五要素同步監測；機載 4.3 寸防爆液晶顯示屏；4G/RS485 雙傳輸鏈路；超限報警輸出；大容量本地存儲，可脫離中控獨立工作

設備型號：TH-FB02

產品名稱：防爆 LED 大屏氣象站

核心定位：旗艦可視化機型，園區公共點位布設

測量原理：一體式超聲波氣象傳感

功能配置：五要素一體化采集；外置防爆 LED 顯示屏；全天候現場數據公示；遠程數據上云；支持對接園區智慧安全平臺

一、核心硬件差異化設計

1. 傳感采集單元

三款機型均采用無機械結構超聲波傳感器，摒棄傳統風杯、風翼組件?；?chǎng)景粉塵、腐蝕性氣體較多，機械結構容易出現卡滯、銹蝕故障。超聲波方案維護周期更長，能夠適應露天裝置區長期連續監測。傳感器內置溫度補償算法，高低溫環境下測量偏差穩定，滿足安全生產數據精度要求。

2. 防爆結構與防護標準

整機執行 GB3836 防爆規范，統一達到 Ex d IIC T6 隔爆標準，可應用于大部分化工 1 區、2 區危險場所。外殼選用耐腐不銹鋼，防護等級 IP66，抵御雨水、鹽霧、揮發性化工氣體侵蝕。所有電氣腔體獨立隔離，避免內部故障產生引燃風險，全套防爆證書可用于安評核查。

3. 數據傳輸架構差異

TH-FB01 采用單一有線傳輸架構，定位廠區有線網絡完善、統一接入 DCS/PLC 的監測點位，系統搭建簡潔，控制初始投入。

TH-FB01S 增加無線傳輸備份通道，當有線線路檢修、意外中斷時，通過 4G 保障數據持續上傳，適合罐區、裝卸區這類關鍵風險點位。

TH-FB02 除基礎傳輸功能外，針對智慧園區平臺做接口優化，支持多協議對接，滿足園區一體化安全管理平臺接入要求。

4. 現場可視化能力

入門款 TH-FB01 無本地顯示部件，所有數據集中在中控室查看；中端 TH-FB01S 自帶小型防爆液晶屏，巡檢人員現場可快速讀取實時氣象參數；旗艦 TH-FB02 搭載外置大型防爆 LED 屏，遠距離可視，面向出入口、應急集結點等公共區域，實現安全信息公開展示。

5. 本地?cái)?shù)據存儲機制

三款機型全部搭載本地存儲芯片，具備斷點續傳能力。通訊故障期間持續保存監測記錄，鏈路恢復后自動補傳歷史數據，保障氣象時序數據完整，可供安全事故復盤、監管資料歸檔。存儲容量根據機型定位梯度配置，旗艦機型支持更長周期本地?cái)?shù)據留存。

二、點位匹配選型指引

入門款 TH-FB01

適合裝置區管廊、偏遠邊界監測點位。這類點位人員巡檢頻次低，不需要就地查看數據，項目建設更看重基礎安全合規，優先控制設備采購成本。廠區具備穩定工業有線供電和通訊條件時，優先選用該型號，大規模網格化布設具備成本優勢。

中端款 TH-FB01S

推薦部署在?；费b卸站臺、甲類儲罐周邊。這類點位屬于一級風險區域，需要巡檢人員現場核驗氣象條件，同時對監測連續性要求高。雙鏈路傳輸降低數據失聯風險，報警信號可聯動現場聲光報警器，形成就地預警能力。

旗艦款 TH-FB02

適用于園區大門、應急集合點、主控樓前廣場等對外公開區域。除常規監測功能外，大屏持續展示風速風向，一旦出現有毒有害氣體泄漏，現場人員可以直觀獲取擴散關鍵參考指標，提升現場應急處置效率，匹配智慧化工園區建設驗收標準。

三、項目落地注意要點

危險區域選型首要確認現場爆炸介質等級，涉及氫氣、乙炔等高風險介質場景，設備防爆等級不能低于 Ex d IIC T6；無市電點位可配套原廠防爆太陽能儲能套件，禁止自行搭配非防爆供電配件。設備進場前完成通訊協議測試，確保與廠區現有自控系統兼容。安裝施工必須由具備防爆電氣施工資質團隊操作，所有線纜接口采用防爆密封接頭。

適用場景

精細化工廠區、石油煉化裝置區、成品油罐區、LNG 儲配站、煤化工園區、?；费b卸站臺、醫藥合成生產區、油氣輸送管線危險區段。

云境天合 TH-FB01、TH-FB01S、TH-FB02 三款防爆氣象站形成清晰的產品梯度，核心傳感與防爆標準保持統一，通過顯示模塊、傳輸鏈路、拓展功能劃分入門、中端、旗艦層級。采購單位可依據監測點位風險等級、人員值守模式、項目預算靈活搭配選型，整套設備資料完整合規，適配安全評估、竣工驗收相關要求，滿足化工危險區域氣象安全監測各類項目需求。
